音頻跳線盤：作為升級的機械接觸設備，實現信號流程的重新定義走向、故障設備跳過等功能的一種音頻設備。

音頻跳線盤最多的用法就是起系統備份和信號的輸入輸出控制作用，被廣泛地用于多功能廳的音頻系統、廣播系統和錄音棚的音頻系統中，有了音頻跳線盤之后，整個信號流程將會變得異常清晰、明確，布線系統干凈整潔，配線容易。滿足節目信號對直播或轉播的各個不同單位的音頻需要，如電臺直播轉播、電視直播轉播、網絡直播轉播。

1.功能

可快速對每組輸入輸出進行設置而無需進行重新接線，就可實現對輸入輸出改變，采用無源設計，從物理上排除電源系統對節目傳輸造成的影響，減少音頻通路的故障點，使主控機房廣播節目音頻通路和應急節目音頻通路隔離，應急時可通過音頻跳線連接實現快速切換。

2.構造組成

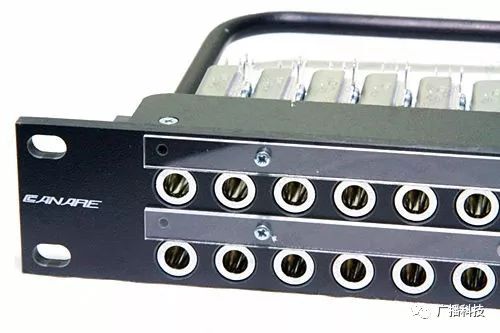

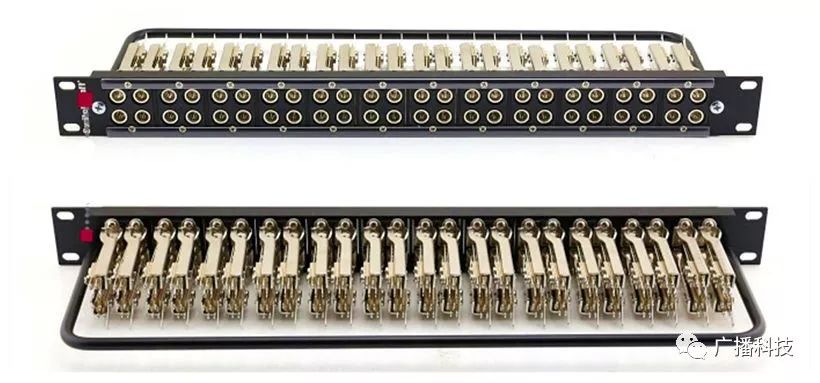

外部：音頻跳線盤有上下兩排連接器件，上排器件通常用于信號輸出，如：信號接收設備的輸出、調音臺的輸出或其它音頻設備的輸出。下排器件通常用于信號輸入，如：信號接收設備的輸入、調音臺的輸入或其它音頻設備的輸入。

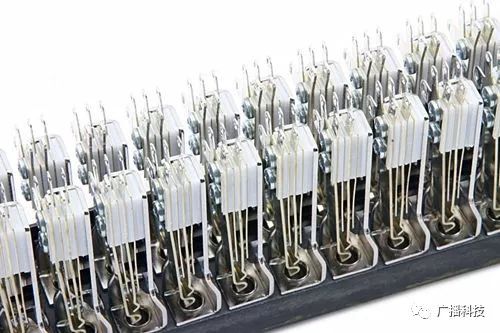

內部：跳線盤內部由各個單孔組件形成，每個單孔組件用導線進行連接。

3.常用音頻跳線的連接方式

全環通方式（Full Normalled）：該連接方式是一種串行結構。如下圖所示，當沒有跳線插頭插入時，音頻跳線盤的上排（輸出插座）與下排（輸入插座）在內部是聯通的。當跳線插頭插入上排，可獲得信號輸出，同時音頻跳線盤內部斷開與下方跳線插座的連接。通過在下方插座接入跳線插頭，可輸入信號。這時，信號不會與上方插座連接。

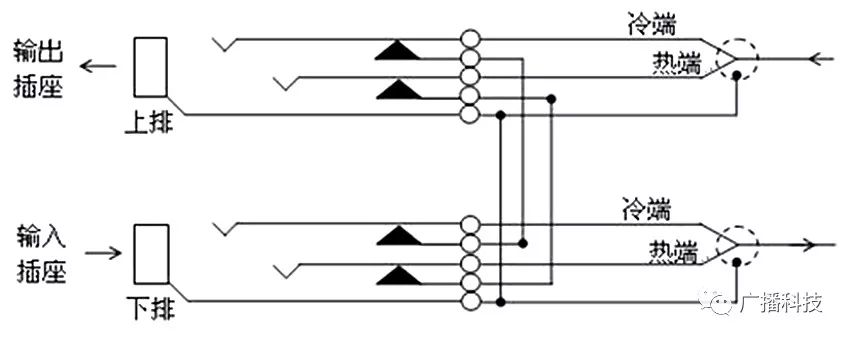

全環通方式

半環通方式（Half Normalled）：該連接方式是一種并行結構。如下圖所示，當沒有跳線插頭插入時，音頻跳線盤的上排（輸出插座）與下排（輸入插座）在內部是聯通的。當跳線插頭插入上排插座，可獲得信號輸出，信號同時與下方跳線插座相聯，此時信號可由上下插座并行獲得。在下方插座接入假插頭，可防止信號接入下方插座。通過在下方插座接入跳線插頭，可輸入信號。這時，信號不會與上方插座連接。

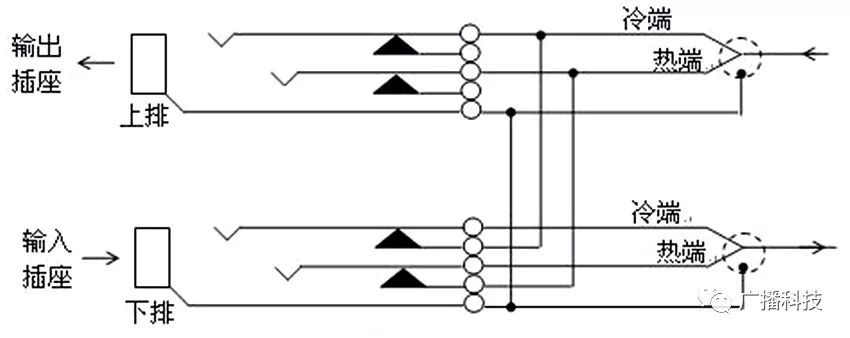

半環通方式

雙環通（串行和并行的結構）：如下圖所示，當沒有跳線插頭插入時，音頻跳線盤的上排（輸出插座）與下排（輸入插座）在內部是聯通的。當跳線插頭接入上排插座，可以獲得信號輸出，信號同時與下方跳線插座相聯。此時信號可由上下插座并行獲得。在下方插座接入假插頭，可以防止信號接入下方插座。在下方插座接入一個跳線插頭，可輸入信號。請注意，這時信號同時與上方插座連接。為防止這種情況的發生，可以在上方插座接入一個假插頭。

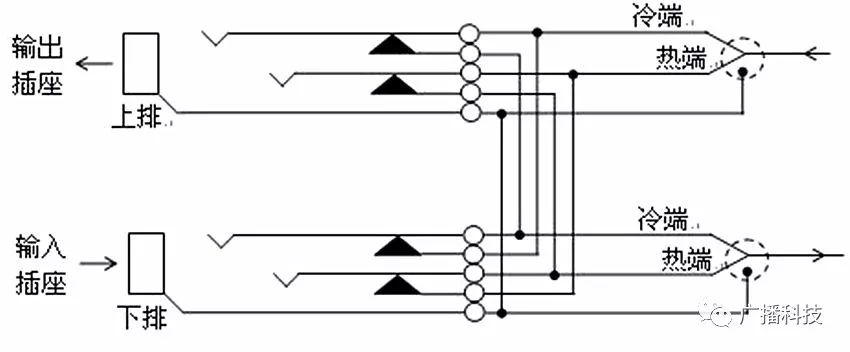

雙環通方式

跳線盤的存在可以使得操作員在不需要進行復雜物理連接的情況下快速地實現各單位對音頻的各種要求，增加了靈活性。同時也加強了在直播節目中的主備信號各通道間的快速切換、故障設備的快速短接旁路，大大節省了時間，避免出現節目信號中斷的重大播出事故。

進入數字時代，模擬時代留下的安裝大三芯音頻跳線盤的情況已經越來越少了，因為在AoIP環境中沒人需要使用了。
